Ako dodávateľ medených olejových distribučných transformátorov chápem rozhodujúcu úlohu, ktorú v týchto transformátoroch zohrávajú prepínače odbočiek. Prepínače odbočiek sú základnými komponentmi, ktoré umožňujú nastavenie pomeru napätia transformátora a zabezpečujú stabilné a efektívne napájanie. V tomto blogu sa podelím o niekoľko postrehov, ako obsluhovať a udržiavať prepínač odbočiek v medenom rozvodnom transformátore oleja.
Pochopenie meniča kohútika v medenom rozvodnom transformátore oleja
Prepínač odbočiek je zariadenie, ktoré mení pomer závitov transformátora prepínaním pripojenia vinutia transformátora na rôzne odbočky. V medenom olejovom rozvodnom transformátore je prepínač odbočiek zvyčajne umiestnený vo vnútri nádrže transformátora, ponorený do izolačného oleja. Tento dizajn poskytuje dobrú izoláciu a chladenie prepínača.
Existujú dva hlavné typy prepínačov odbočiek: prepínače odbočiek zapnuté - zaťažené (OLTC) a prepínače odbočiek vypnuté - zaťaženie (OLTC). Prepínače odbočiek pri zaťažení môžu meniť polohu odbočky, keď je transformátor pod napätím, čo umožňuje plynulú reguláciu napätia. Na druhej strane prepínače odbočiek bez zaťaženia vyžadujú, aby bol transformátor pred zmenou polohy odbočky bez napätia.
Obsluha prepínača kohútika
Zapnuté – načítanie kohútika – menič (OLTC)
- Predprevádzkové kontroly
- Pred prevádzkou OLTC je potrebné skontrolovať prevádzkové podmienky transformátora. Uistite sa, že transformátor beží v rámci svojich menovitých parametrov, ako je napätie, prúd a teplota.
- Skontrolujte hladinu oleja v priehradke prepínača. Hladina oleja by mala byť v normálnom rozsahu. Nízka hladina oleja môže viesť k nedostatočnej izolácii a chladeniu, čo môže spôsobiť poškodenie prepínača.
- Skontrolujte riadiaci systém OLTC. Uistite sa, že ovládacie signály sú normálne a že ovládací panel funguje správne.
- Klepnite na – Zmena operácie
- Pri prevádzke OLTC postupujte podľa pokynov výrobcu. Výmena kohútika sa zvyčajne môže vykonávať ručne alebo automaticky.
- V manuálnej prevádzke použite ovládacie tlačidlá na ovládacom paneli na výber požadovanej polohy kohútika. Sledujte displej na ovládacom paneli a potvrďte úspešnú zmenu poklepania.
- V automatickej prevádzke nastavte príslušné riadiace parametre podľa požiadaviek na napájací systém. OLTC nastaví polohu odbočky automaticky na základe vstupných signálov, ako je napätie alebo záťaž.
- Pooperačné kontroly
- Po výmene odbočky znova skontrolujte prevádzkové parametre transformátora. Uistite sa, že napätie a prúd sú stabilné a v normálnom rozsahu.
- Sledujte teplotu prepínača a transformátora. Abnormálne zvýšenie teploty môže naznačovať problém s prepínačom.
Off - Load Tap - Changer
- Bezpečnostné opatrenia
- Keďže prepínač odbočiek bez zaťaženia vyžaduje, aby bol transformátor odpojený od napätia, musia sa dodržiavať prísne bezpečnostné postupy. Najskôr odpojte transformátor od elektrickej siete podľa bezpečnostných predpisov.
- Pri práci na prepínači batérií používajte vhodné bezpečnostné vybavenie, ako sú izolačné rukavice a ochranné okuliare.
- Klepnite na – Zmena procesu
- Otvorte prístupový kryt priestoru prepínača odbočiek. Jasne identifikujte polohy kohútika.
- Pomocou vhodného nástroja posuňte volič kohútika do požadovanej polohy. Uistite sa, že je volič kohútika pevne na svojom mieste.
- Kontroly opätovného napájania
- Po zmene polohy kohútika zatvorte prístupový kryt priestoru prepínača kohútika.
- Skontrolujte všetky elektrické pripojenia transformátora, aby ste sa uistili, že sú bezpečné.
- Znovu zapnite transformátor a sledujte jeho činnosť. Skontrolujte výstup napätia, aby ste sa uistili, že prepínanie odbočiek dosiahlo požadovaný efekt.
Údržba prepínača kohútika
Pravidelné kontroly
- Vizuálne kontroly
- V pravidelných intervaloch vykonávajte vizuálne kontroly prepínača. Skontrolujte akékoľvek známky fyzického poškodenia, ako sú praskliny, deformácie alebo uvoľnené spojenia.
- Skontrolujte izolačný olej v priestore prepínača kohútikov. Olej by mal byť číry a bez nečistôt. Zakalený alebo zafarbený olej môže naznačovať problém s prepínačom kohútikov.
- Skúšky elektrickej izolácie
- Pravidelne vykonávajte testy elektrickej izolácie na prepínači. Tieto testy môžu pomôcť odhaliť akúkoľvek degradáciu izolácie v prepínači odbočiek.
- Na meranie izolačného odporu prepínača odbočiek použite vhodné zariadenie na testovanie izolácie, ako je megohmeter. Výrazné zníženie izolačného odporu môže naznačovať potenciálnu poruchu.
- Mechanické kontroly
- Skontrolujte mechanické súčasti prepínača odbočiek, ako je prepínač odbočiek, pohonný mechanizmus a kontakty. Uistite sa, že sa tieto komponenty pohybujú hladko a že nedochádza k nadmernému opotrebovaniu alebo korózii.
- Pohyblivé časti prepínača namažte podľa odporúčaní výrobcu. Správne premazanie môže znížiť trenie a predĺžiť životnosť prepínača.
Údržba oleja
- Odber vzoriek a analýza oleja
- V pravidelných intervaloch odoberajte vzorky oleja z priestoru prepínača na analýzu. Analýza by mala zahŕňať testy na obsah vlhkosti, dielektrickú pevnosť a analýzu rozpustených plynov.
- Vysoký obsah vlhkosti v oleji môže znížiť izolačný výkon prepínača. Analýza rozpustených plynov môže pomôcť odhaliť akékoľvek vnútorné chyby v prepínači odbočiek, ako je prehriatie alebo iskrenie.
- Filtrácia a výmena oleja
- Ak výsledky analýzy oleja naznačujú, že kvalita oleja sa zhoršila, vykonajte filtráciu alebo výmenu oleja. Olejová filtrácia dokáže odstrániť nečistoty a vlhkosť z oleja, výmena oleja zase zabezpečí naplnenie prepínača čistým a kvalitným izolačným olejom.
Diagnostika a oprava porúch
- Detekcia porúch
- Neustále sledujte prevádzkové parametre prepínača. Akékoľvek abnormálne zmeny napätia, prúdu, teploty alebo vibrácií môžu naznačovať poruchu prepínača odbočiek.
- Použite diagnostické nástroje, ako sú detektory čiastočného výboja a infračervená termografia, na zistenie potenciálnych porúch prepínača odbočiek.
- Oprava a výmena
- V prípade zistenia poruchy na prepínači odbočiek je potrebné chybné komponenty čo najskôr opraviť alebo vymeniť. Pri menších poruchách, ako sú uvoľnené spoje alebo menšie opotrebovanie kontaktov, je možné vykonať jednoduché opravy.
- Pri väčších poruchách, ako je poškodený prepínač alebo mechanizmus pohonu, môže byť potrebné vymeniť celý prepínač odbočiek.
Záver
Správna prevádzka a údržba prepínača v medenom olejovom rozvodnom transformátore sú kľúčové pre zabezpečenie spoľahlivej a efektívnej prevádzky transformátora. Dodržiavaním vyššie uvedených prevádzkových postupov a spôsobov údržby je možné predĺžiť životnosť prepínača a znížiť riziko porúch.

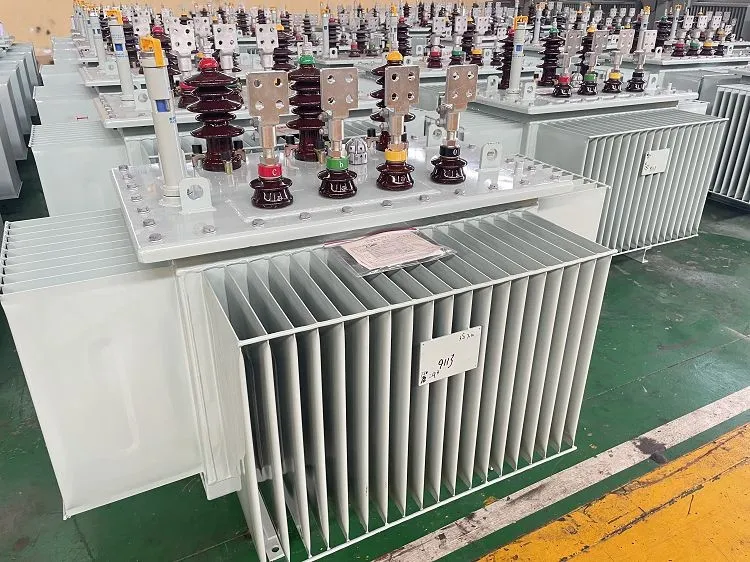

Ak máte záujem o našeMedený transformátor na distribúciu oleja,Distribučný transformátor energie ponorený do oleja, aleboZvýšte výkonový distribučný transformátor, neváhajte nás kontaktovať pre obstarávanie a vyjednávanie. Zaviazali sme sa poskytovať vysoko kvalitné produkty a vynikajúce služby, aby sme splnili vaše potreby v oblasti distribúcie energie.
Referencie
- "Transformer Handbook" - Komplexná príručka o návrhu, prevádzke a údržbe transformátora.
- Návody výrobcov medených olejových rozvodných transformátorov a prepínačov odbočiek.
- Priemyselné normy a predpisy týkajúce sa rozvodných transformátorov energie a prepínačov odbočiek.
