Ako dôveryhodný dodávateľ trojfázových pólových transformátorov často dostávam otázky týkajúce sa montážnych vzdialeností pre tieto dôležité elektrické zariadenia. Pochopenie správnych inštalačných vzdialeností je kľúčové pre zaistenie bezpečnosti, účinnosti a životnosti transformátorov, ako aj bezpečnosti okolitého prostredia a personálu. V tomto blogovom príspevku sa ponorím do kľúčových faktorov, ktoré určujú inštalačné vzdialenosti pre trojfázové transformátory pólového typu a poskytnem niekoľko všeobecných pokynov, ktoré vám pomôžu robiť informované rozhodnutia.
Dôležitosť montážnych vzdialeností
Inštalačné vzdialenosti sa vzťahujú na minimálne vzdialenosti, ktoré musia byť dodržané medzi transformátorom a rôznymi objektmi, ako sú budovy, stromy, iné elektrické zariadenia a zem. Tieto vzdialenosti sú určené na zabránenie vzniku elektrického oblúka, nebezpečenstva požiaru a fyzického poškodenia transformátora a iných komponentov. Zabezpečujú tiež, aby sa činnosti údržby a kontroly mohli vykonávať bezpečne a efektívne.
Faktory ovplyvňujúce montážne vzdialenosti
Inštalačné vzdialenosti pre trojfázové transformátory pólového typu ovplyvňuje niekoľko faktorov. Patria sem:
Menovité napätie
Menovité napätie transformátora je jedným z najdôležitejších faktorov pri určovaní vzdialenosti inštalácie. Transformátory vyššieho napätia vyžadujú väčšie vzdialenosti, aby sa zabránilo vzniku elektrického oblúka a zaistila sa bezpečnosť personálu a zariadení. Napríklad transformátor s vyšším menovitým napätím môže potrebovať väčšiu vzdialenosť od budov a iných štruktúr, aby sa minimalizovalo riziko úrazu elektrickým prúdom alebo požiaru.
Veľkosť a konfigurácia transformátora
Fyzická veľkosť a konfigurácia transformátora tiež zohrávajú úlohu pri určovaní montážnych vzdialeností. Väčšie transformátory vo všeobecnosti vyžadujú viac miesta na inštaláciu a údržbu. Okrem toho usporiadanie komponentov transformátora, ako sú priechodky a svorky, môže ovplyvniť požadované vôle.
Podmienky prostredia
Podmienky prostredia na mieste inštalácie môžu ovplyvniť vzdialenosti inštalácie. Napríklad oblasti s vysokou vlhkosťou, prachom alebo korozívnymi látkami môžu vyžadovať dodatočné vzdialenosti, aby sa zabránilo poškodeniu transformátora. Podobne miesta náchylné na silný vietor alebo seizmickú aktivitu si môžu vyžadovať špeciálne úvahy, aby sa zabezpečila stabilita a bezpečnosť transformátora.
Miestne kódexy a predpisy
Miestne elektrické predpisy a predpisy často špecifikujú minimálne inštalačné vzdialenosti pre trojfázové transformátory pólového typu. Tieto kódy sú navrhnuté tak, aby chránili verejnú bezpečnosť a zabezpečili správne fungovanie elektrických systémov. Pri inštalácii transformátora je nevyhnutné konzultovať s miestnymi úradmi a dodržiavať všetky príslušné predpisy a predpisy.
Všeobecné pokyny na voľný priestor pri inštalácii
Aj keď sa špecifické montážne vzdialenosti pre trojfázové transformátory pólového typu môžu líšiť v závislosti od vyššie uvedených faktorov, východiskovým bodom môžu byť nasledujúce všeobecné pokyny:
Vzdialenosť od budov a konštrukcií
- Pre transformátory s menovitým napätím do 34,5 kV sa zvyčajne odporúča minimálna vzdialenosť 3 stopy (0,91 metra) od budov a iných štruktúr.
- Pre transformátory s menovitým napätím nad 34,5 kV môže byť potrebné zvýšiť vzdialenosť na 5 stôp (1,52 metra) alebo viac, v závislosti od konkrétnych okolností.
Čistenie od stromov a vegetácie
- Stromy a vegetácia by sa mali udržiavať v bezpečnej vzdialenosti od transformátora, aby sa zabránilo kontaktu konárov s elektrickými komponentmi. Vo všeobecnosti sa odporúča minimálny voľný priestor 10 stôp (3,05 metra).
- Pravidelné orezávanie stromov a vegetácie v blízkosti transformátora je nevyhnutné na udržanie požadovaných odstupov.
Oddelenie od ostatných elektrických zariadení
- Pri inštalácii trojfázového pólového transformátora v blízkosti iných elektrických zariadení, ako sú rozvádzače alebo kondenzátory, sa zvyčajne vyžaduje minimálna vzdialenosť 2 stopy (0,61 metra), aby sa zabránilo rušeniu a zabezpečila sa správna ventilácia.
- Primeraný priestor by mal byť zabezpečený aj pre činnosti údržby a kontroly.
Vyčistenie od zeme
- Transformátor by mal byť inštalovaný v dostatočnej výške nad zemou, aby sa zabránilo zaplaveniu a poškodeniu prízemnými predmetmi. Vo všeobecnosti sa odporúča minimálna vzdialenosť 6 stôp (1,83 metra).
Naše trojfázové transformátory pólového typu

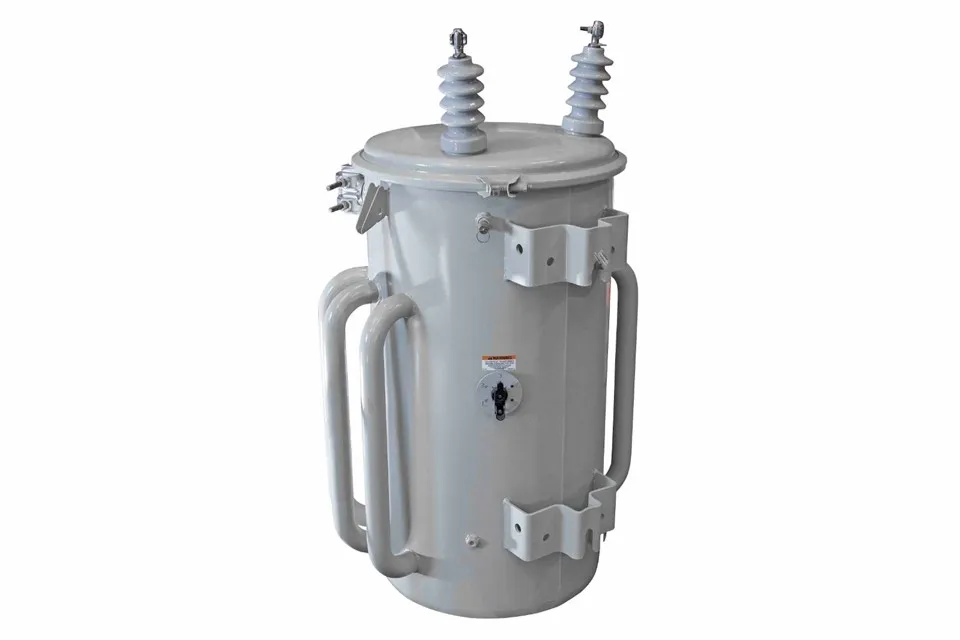

V našej spoločnosti ponúkame široký sortiment vysokokvalitných trojfázových pólových transformátorov vrátane3-fázové kvapalinou plnené transformátory montované na stĺpa3-fázový horný transformátoraTrojfázový horný transformátor. Naše transformátory sú navrhnuté a vyrobené tak, aby spĺňali najvyššie priemyselné štandardy a sú skonštruované tak, aby poskytovali spoľahlivý a efektívny výkon.
Rozumieme dôležitosti správnej inštalácie a údržby a náš tím odborníkov je k dispozícii, aby vám poskytol technickú podporu a poradenstvo, aby ste zaistili správnu a bezpečnú inštaláciu vášho transformátora. Či už ste energetická spoločnosť, priemyselný zákazník alebo dodávateľ, môžeme vám pomôcť nájsť ten správny transformátor pre vaše špecifické potreby.
Kontaktujte nás a požiadajte o obstaranie a konzultáciu
Ak máte záujem o kúpu trojfázového pólového transformátora alebo máte akékoľvek otázky týkajúce sa montážnych vôlí alebo iných technických aspektov, odporúčame vám kontaktovať nás. Náš obchodný tím je pripravený pomôcť vám s vašimi potrebami v oblasti obstarávania a poskytnúť vám podrobné informácie o našich produktoch a službách.
Veríme v budovanie dlhodobých vzťahov s našimi zákazníkmi a sme odhodlaní poskytovať najlepšie možné riešenia na splnenie vašich elektrických požiadaviek. Neváhajte nás kontaktovať pre viac informácií alebo prediskutovanie vášho konkrétneho projektu.
Referencie
- Národný elektrický bezpečnostný kód (NESC)
- Normy Medzinárodnej elektrotechnickej komisie (IEC).
- Miestne elektrické predpisy a predpisy
