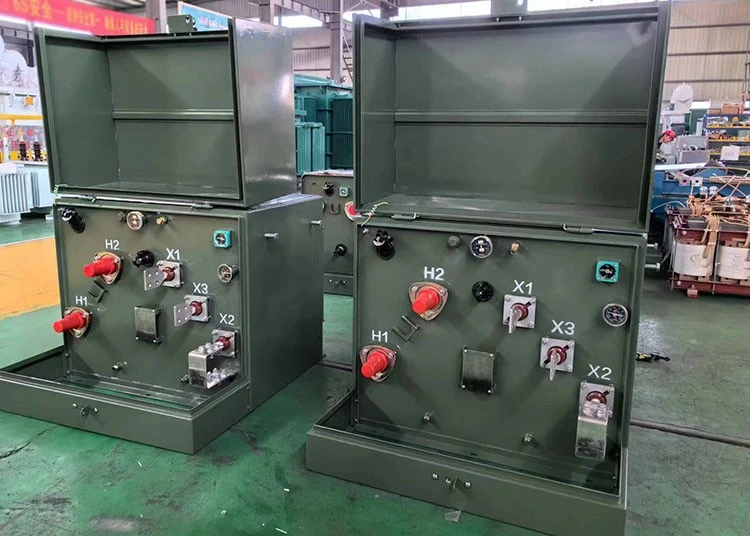

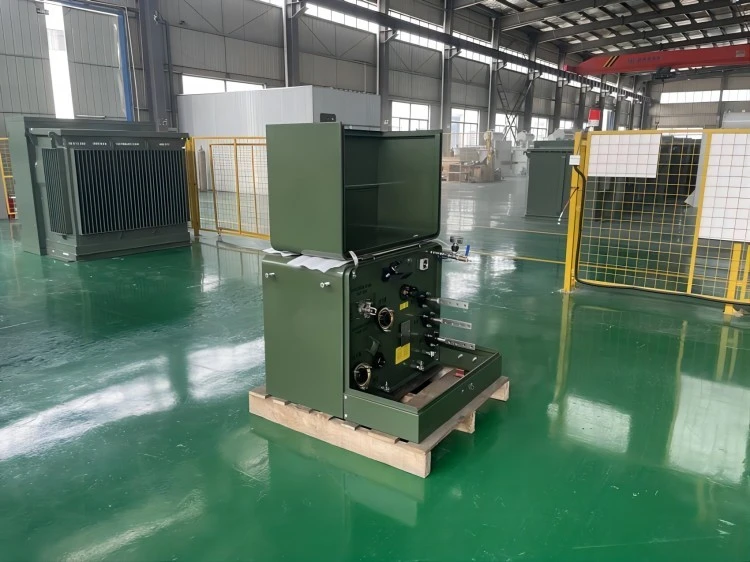

Bežný jednofázový transformátor namontovaný na podložke

ProduktPopis

Tieto transformátory zvyčajne pracujú pri menovitých napätiach medzi 5 kV a 35 kV na primárnej strane a znižujú na štandardné sekundárne úrovne napätia (ako je 120/240 V alebo 277/480 V), čím poskytujú flexibilitu pre rôzne aplikácie.

Dostupné zásoby

Výkonové hodnotenie	10 kVA-500 kVA
Hodnoty primárneho napätia	do 34,5 kV
Hodnoty sekundárneho napätia	do 480V
Rozsah dotyku HV	±2×2,5% alebo iné
Typ pripojenia	Delta/Wye
TYP	Montáž na podložku, priehradkový typ
Vinutý vodič	Meď alebo hliník
Prepäťové ochrany	Vysokonapäťové zvodiče prepätia kolena, zahrnuté podľa požiadavky
BIL	30-150
Normy	ANSI, IEEE, DOE, CSA, NEMA, UL
Normy účinnosti	Spĺňa normy DOE 2016, spĺňa normy CSA Spĺňa normy ANSI/IEEE
Aplikácia	Obytné oblasti, hotely, rodinné domy, parky, podzemné rozvody
Typ oleja	Minerálny olej alebo biologicky odbúrateľný prírodný rastlinný olej, tekutina bez PCB
Farba povrchovej úpravy	Munsell™ 7.{1}} GY 3,29/1,5 Bell Green
Nádrž/skrinka/materiál nádrže	Oceľ s povrchovou úpravou alebo nehrdzavejúca oceľ 304
Typ farby	Epoxidový náter a základný náter odolný voči poveternostným vplyvom a UV žiareniu
Hodnotenie krytu	NEMA 3R Vodotesná elektroinštalačná skriňa, uzavretá nádrž

Parametre

Nasledujúca tabuľka je štandardným parametrom 167kVA jednofázového podložkového transformátora. Ak potrebujete iné kapacity a napäťové úrovne, kontaktujte TRANSpower pre presné technické parametre a ponuky.

Nižšie uvedené špecifikácie slúžia LEN pre referenciu.

10kva-500kva jednofázový transformátor namontovaný na podložke
Menovitá kapacita (kVA)	Vysoká Napätie (v)	Nízke napätie (v)	Vektorová skupina	Štandardné	Skratová impedancia (%)	Efektívnosť (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

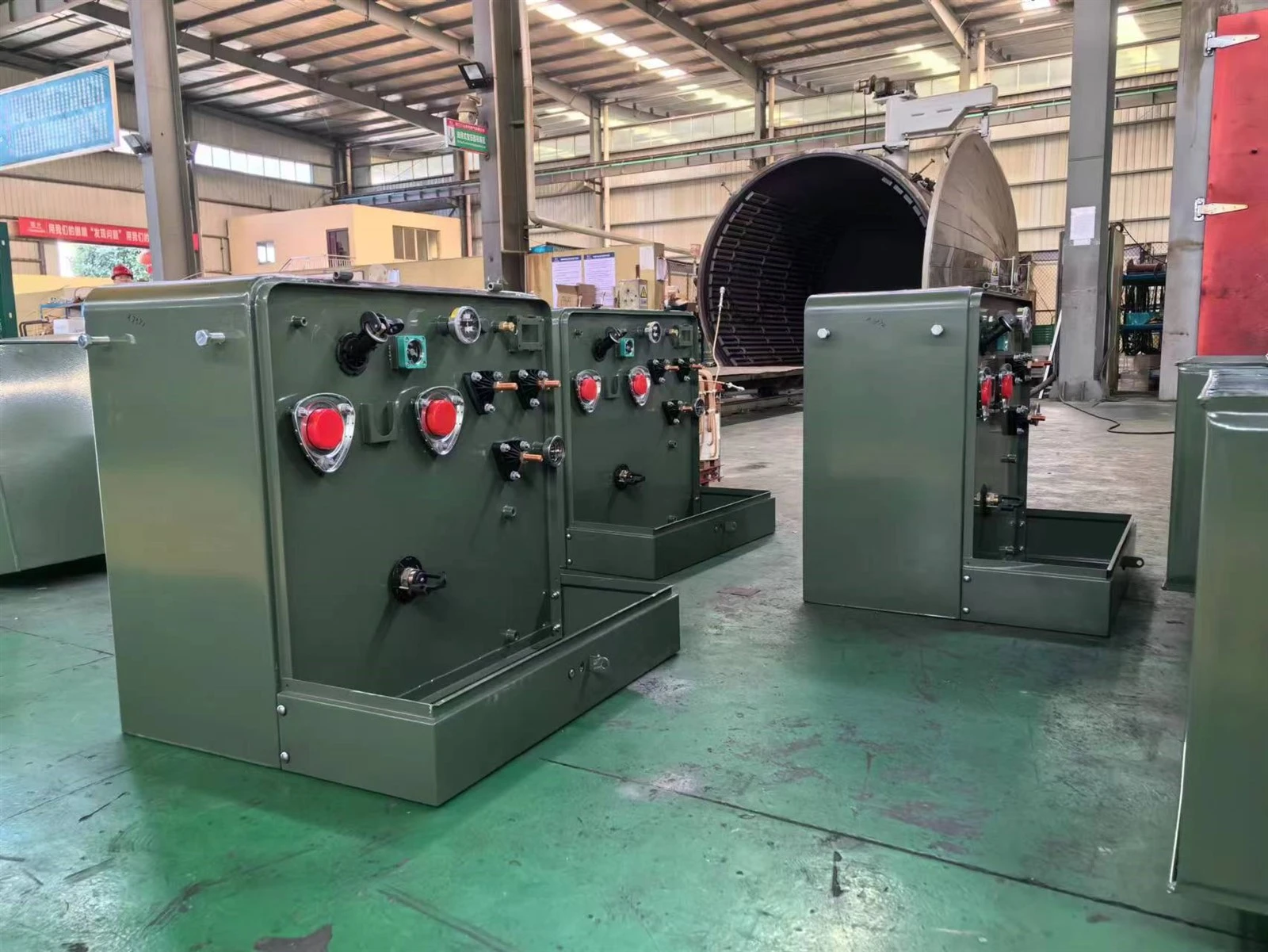

Test a kontrola kvality

Po vyrobení každej jednotky 167 kVA jednofázového transformátora namontovaného na podložke sa vykonajú bežné testy/FAT podľa požiadaviek noriem ANSI/IEEE C57.12.90 a C57.12.00. Správa o teste je v súlade s normami IEEE/CSA a účinnosť je v súlade s normami DOE 2016.

Test smerovania v popise našej továrne
Test odporu vinutia
Test izolačného odporu
Test chyby pomeru napätia
Test impedancie skratu
Test straty naprázdno (Wattage).
Test straty zaťaženia (Wattage).
Test odolnosti voči indukovanému napätiu
Test odolnosti samostatného zdroja napätia
Test testu integrity tlaku
